Главни функции на капакот на вентилот за притисок на компресорот на Atlas Copco Compress
Запечатување и лежиште на притисок: Тој е запечатен со телото на вентилот преку елементи за запечатување (како што се дихтунзи, О-прстени), формирање на затворена празнина што може да го издржи притисокот на компримиран воздух (обично во согласност со работниот притисок на системот, 0,7 ~ 1,6 MPa), спречувајќи истекување на гас.
Заштита на внатрешните компоненти: Ги покрива и штити внатрешните компоненти на вентилот за притисок (како што се вентилите јадра, извори, дијафрагми, итн.) За да се спречи влегување во прашина, масло и други нечистотии и влијае на чувствителноста на вентилот.
Фиксација и позиционирање: Тој е фиксиран на телото на вентилот со завртки за да се обезбеди внатрешните компоненти (како што се извори, јадра на вентили) се во правилна позиција, гарантирајќи ја точноста на работењето на вентилот за притисок.
Помошта за пренесување на притисок: Некои покритие плочи се дизајнирани со дупки за сензори на притисок или канали, кои можат да го пренесат притисокот на системот во дијафрагмата или клипот во внатрешноста на вентилот, помагајќи во реализацијата на функциите за регулирање на притисокот.
Вообичаени структури и карактеристики
Структурен состав:

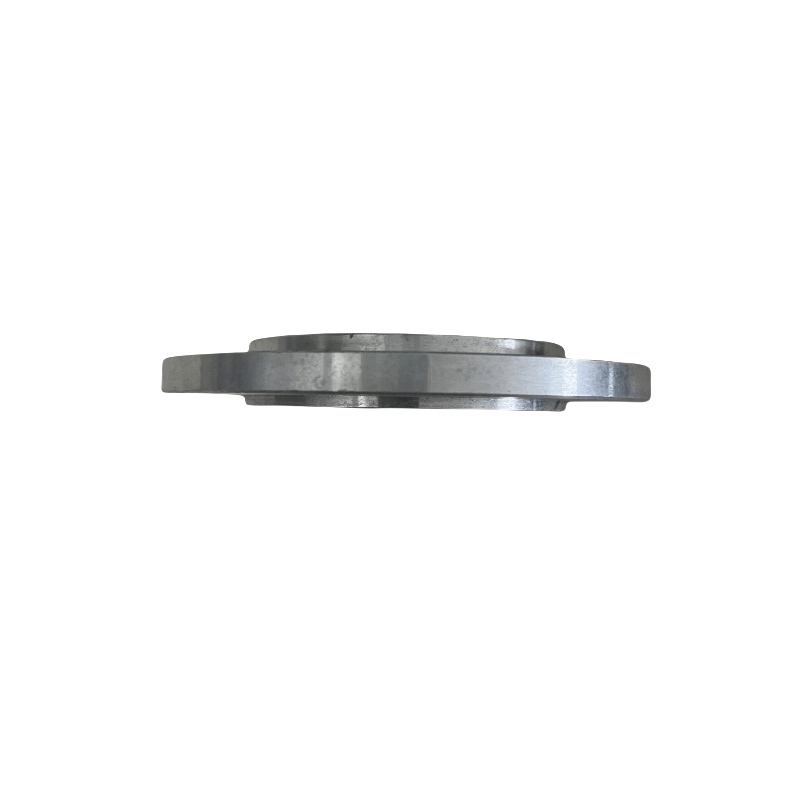

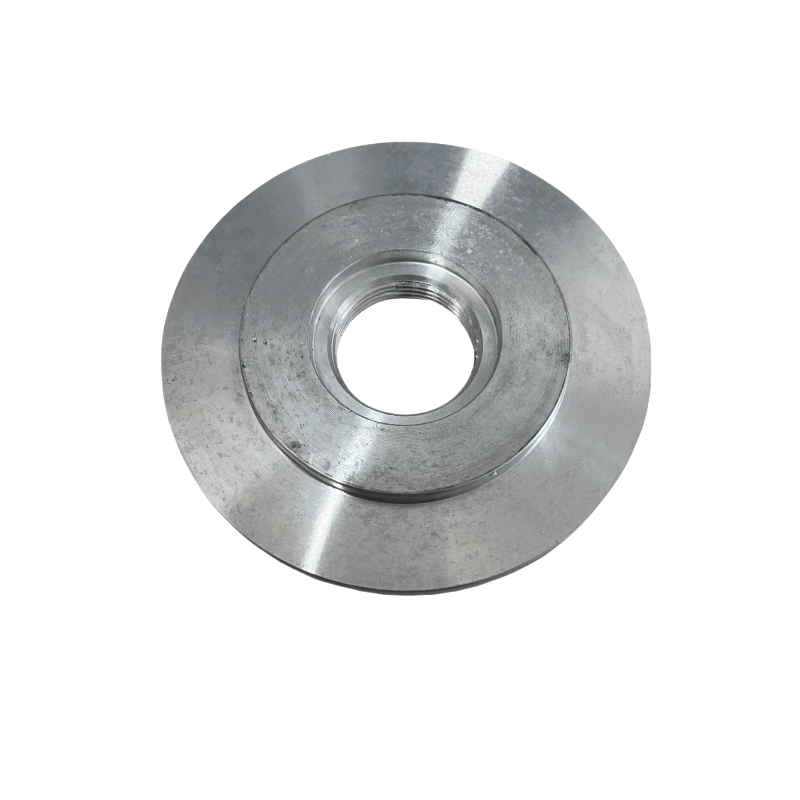

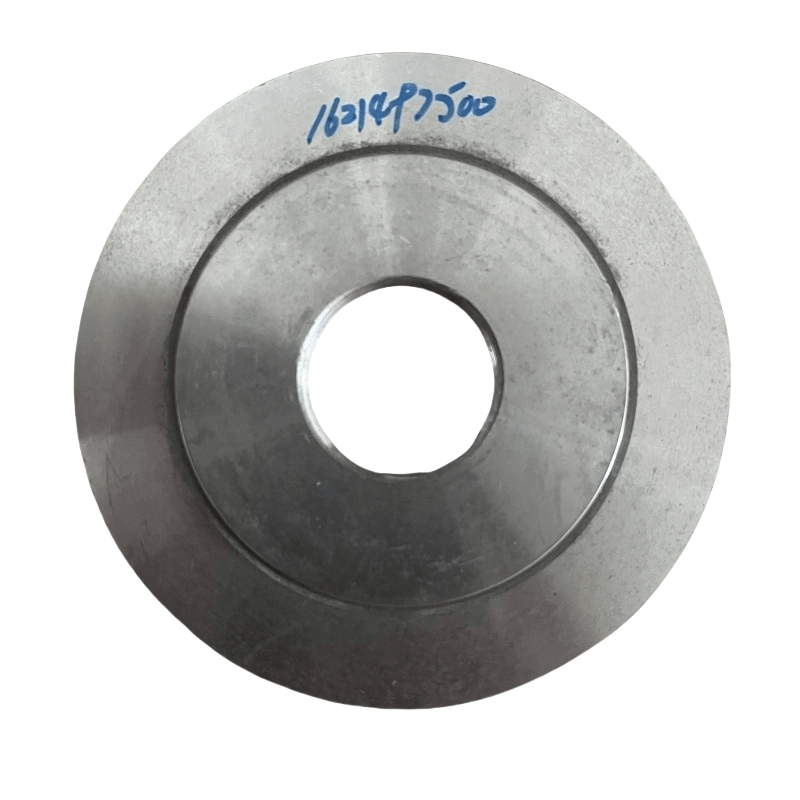

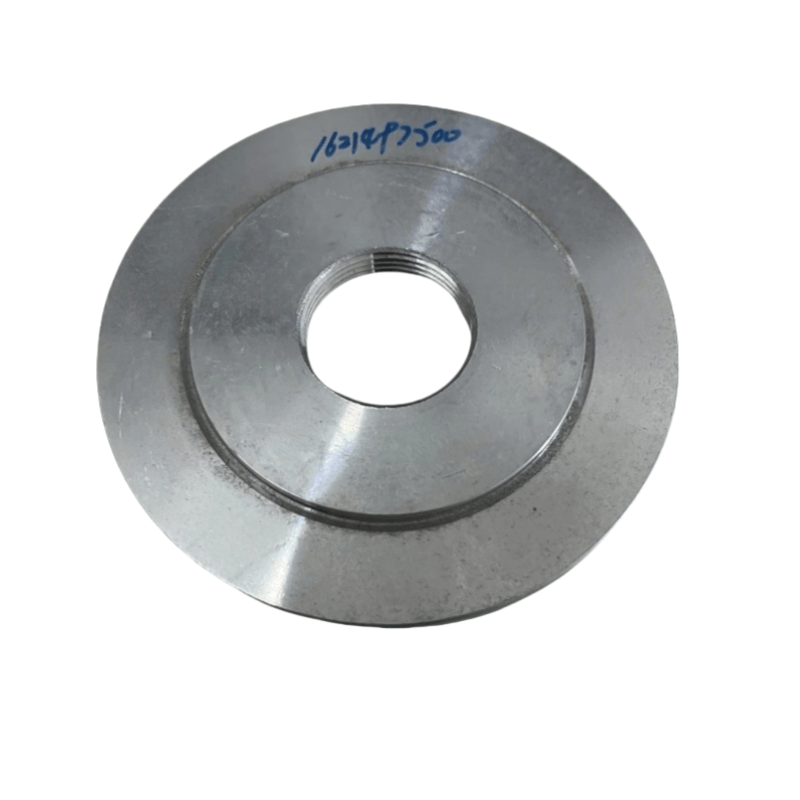

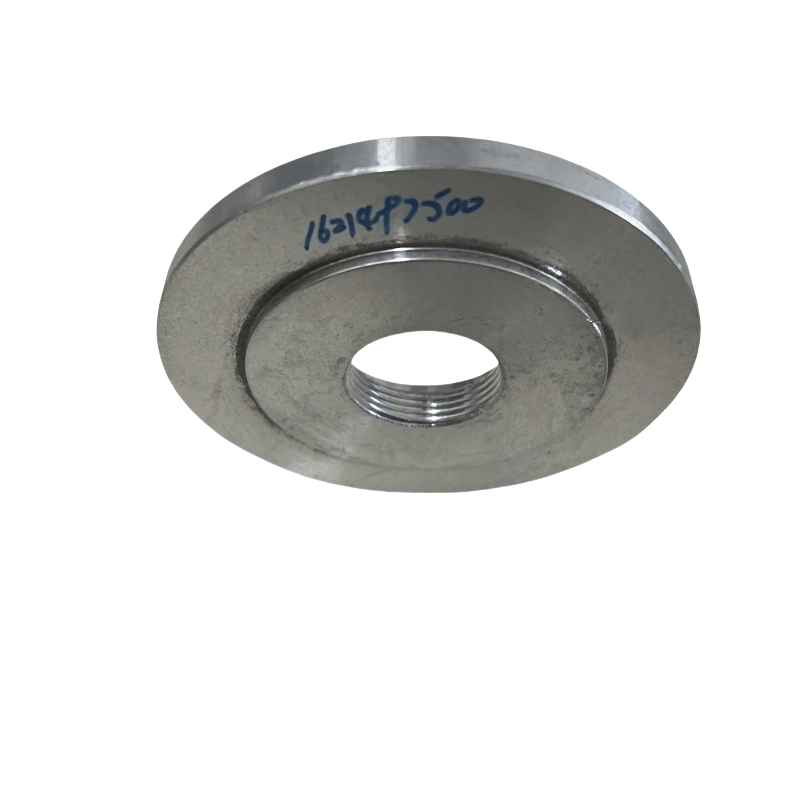

Главно тело: Претежно изработено од метални чаршафи (како што се леано железо, алуминиумска легура, јаглероден челик) преку печат или леење, со одредена дебелина (обично 3 ~ 10мм) за да се обезбеди капацитет на под притисок.
Дупки за поврзување: Повеќе дупки за завртки се дистрибуираат за да се поправат за фиксација со телото на вентилот; Центарот може да има дупка за набудување (со транспарентен капак) или интерфејс за притисок.
Запечатување на жлеб: Површината на зглобот помеѓу капакот на плочата и телото на вентилот обично има жлеб за запечатување во форма на прстен за инсталирање на дихтунзи или О-прстени.
Класификација (според соодветниот тип на вентил под притисок):
Плоча за покривање на вентилот за одржување на притисокот: Инсталиран на вентилот за одржување на притисокот на излезот на сепараторот за нафта-гас, го издржува внатрешниот притисок на сепараторот за да се обезбеди системот да воспостави доволен притисок пред да дозволи излез на компресиран воздух.
Плоча за покривање на вентилот за истовар: Се користи за контрола на оптоварувањето/истовар на компресорот на воздухот, капакот на плочата треба да соработува со дијафрагма или клип за да се пренесат сигнали за притисок и да се постигне отворање и затворање на вентилот.
Плоча за покривање на безбедносниот вентил: Го штити јадрото на пролетта и вентилот во внатрешноста на безбедносниот вентил за да се осигура дека безбедносниот вентил може со сигурност да скокне и да го олесни притисокот кога ќе се појави притисок.
Клучни параметри и материјали
Основни параметри:
Димензии: Надворешниот дијаметар, дијаметарот на кругот на дистрибуција на дупката на завртките и големината на жлебот за запечатување треба целосно да се совпадне со телото на вентилот за да се обезбеди запечатување на инсталацијата.
Капацитет на под притисок: Треба да се исполни работниот притисок на соодветниот вентил за притисок (како што е плочката за покривање на безбедносниот вентил, треба да издржи повеќе од 1,1 ~ 1,2 пати повеќе од притисокот на системот).
Точност на површината: Областа и грубоста на површината на зглобовите треба да ги исполнат стандардите (обично рамност ≤ 0,1 мм/м, грубост РА ≤ 3,2 мм), избегнувајќи истекување заради лошата лепење.
Заеднички материјали:
Леано железо (HT250): ниска цена, добра ригидност, погодна за низок притисок (≤1MPa), не-корозивни средини.
Алуминиумска легура (ADC12): мала тежина, отпорна на корозија, честопати се користи во вентили за притисок на компресори со средна големина.
Јаглерод челик (Q235 или 45# челик): висока јачина, погодна за вентили под притисок (> 1MPa), некои им е потребна галванизација или сликање за спречување на 'рѓа.
