Основни параметри и применливи сценарија
Значење на моделот: Серијата WSD е класичен модел на компонента на автоматска дренажа на Атлас Копко. 250-750 претставува опсег на проток или оценка на притисок со кој е компатибилен со (специфичните параметри треба да се однесуваат на официјалниот прирачник).
Работен притисок: Општо се применува на системите за компресиран воздух од 0-16 бар, исполнувајќи ги барањата за притисок на повеќето индустриски компресори на воздухот.
Спецификации на интерфејсот: Најчесто G1/2 "или NPT 1/2" навојни интерфејси, олеснувајќи ја врската со разни цевководи.
Применливи модели: широко користени во GA серија (како што се GA37-GA160 машини за завртки со средна големина), големи компресори за центрифугални воздух и опрема за пост-третман (како што се филтри за FD серии, фен за серии на ЦД).
Структура и принцип на работа
Основни компоненти: Вклучете го телото на вентилот, електронскиот тајмер, електромагнетниот вентил, филтерот на филтерот, излезот за дренажа и компонентите за запечатување, користејќи метод за контрола на електричен тајминг.
Работна логика:
Поставете го циклусот на дренажа (како што е прилагодлив од 0,5 до 45 минути) и времетраењето на дренажата (како што е прилагодливо од 0,5 до 10 секунди) преку вградениот тајмер.
По достигнувањето на одредено време, електромагнетниот вентил е енергичен да се отвори, а водата на кондензатот се испушта под притисок на системот.
По завршувањето на дренажата, електромагнетниот вентил е де-енергизиран за да се затвори, запирање на дренажата и спречување на истекување на воздухот.
Предности: Во споредба со чистите механички вентили за одводнување, контролата на времето е попрецизно, а параметрите можат флексибилно да се прилагодат според влажностите и условите на употреба на животната средина, намалувајќи го неефикасниот издув.
Основни карактеристики
Оригинално обезбедување на квалитет: Произведено според оригиналните фабрички стандарди на Атлас Копко, материјалите (како што е телото на вентилот да биде месинг или инженерска пластика, а компонентите за запечатување се гума отпорни на нафта) се погодни за мулти-нафтено и влажно опкружување на компресираниот воздушен систем, со животен век од над 100.000 активности.
Дизајн на ниска потрошувачка на енергија: Соленоидниот вентил реагира брзо и има тесен заптивка кога е затворен, со волумен на истекување од .10,1 л/мин (стандардни услови), значително намалување на отпадот од компресиран воздух.
Способност за анти-затворање: Вграден екран на филтер од не'рѓосувачки челик може да ги филтрира нечистотиите во водата на кондензатот (како што се метални остатоци, талог за нафта), намалувајќи го ризикот од заглавување на јадрото на вентилот.
Флексибилност на инсталацијата: Поддржува хоризонтална или вертикална инсталација, опремена со заштитна обвивка, погодна за сложени околини како што се работилници.
Погодност за одржување: Модуларен дизајн, екраните на филтерот можат да се расклопат и да се исчистат одделно, компонентите како што е калемот на електромагнетниот вентил може да се заменат индивидуално, намалувајќи ги трошоците за одржување.
Заеднички грешки и предлози за одржување
Манифестации на грешки:
Без дренажа: Неуспех на тајмерот, изгорување на калем со електромагнетниот вентил, затнување на екранот на филтерот или замрзнување на цевките (околина со ниска температура).
Континуирано истекување: Носење на компонентата за запечатување на јадрото на вентилот, соленоидниот вентил заглавен и не е целосно затворен.
Абнормално работење: Неправилно поставување на параметарот на тајмерот, нестабилен напон на напојување.
Совети за одржување:
Редовно чистење: Отстранете ги нечистотиите со расклопување на екранот на филтерот и чистење на секои 3 месеци; Скратете на 1 месец во груби околини.
Прилагодување на параметарот: Прилагодете го циклусот на дренажа според волуменот на кондензатот на вода (како што е скратете го циклусот за време на дождливите сезони, спречете го замрзнување на излезот од дренажа во зима).

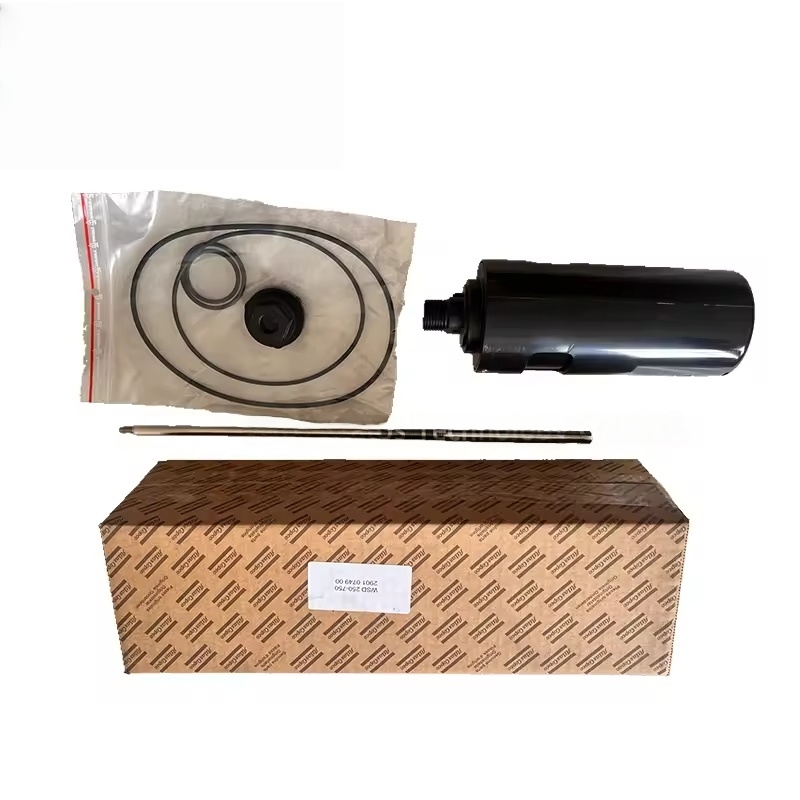

Замена на компонентите: Заменете ги компонентите за запечатување или калем на електромагнетниот вентил кога се стари или неисправни (како што е WSD250-750 посветен калем на електромагнетниот вентил, О-прстен); Заменете ја целата компонента за дренажа кога телото на вентилот има пукнатини, јадрото на вентилот е сериозно носено, или тајмерот не успева.
