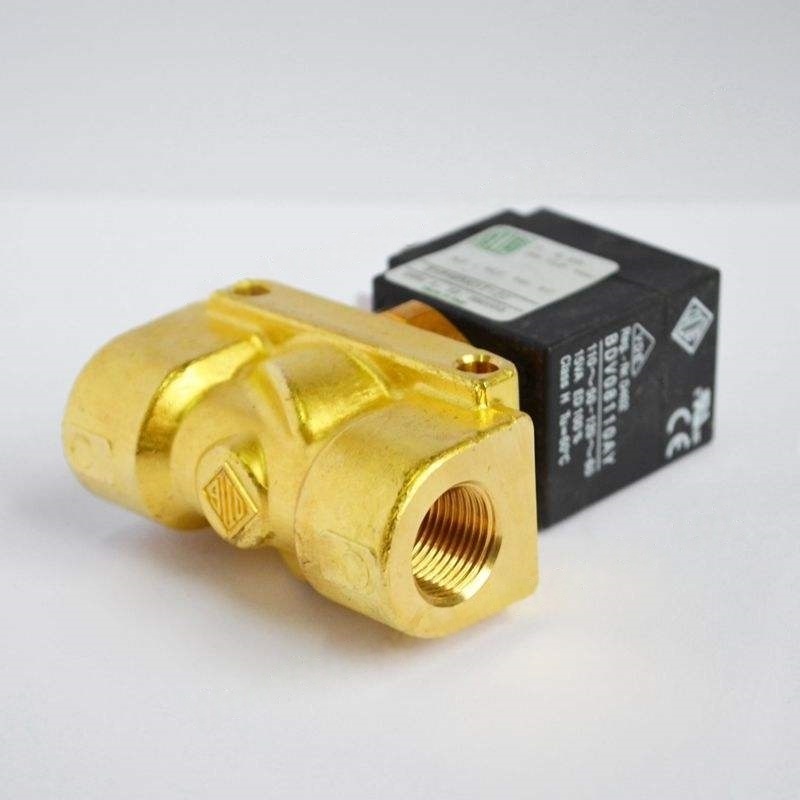

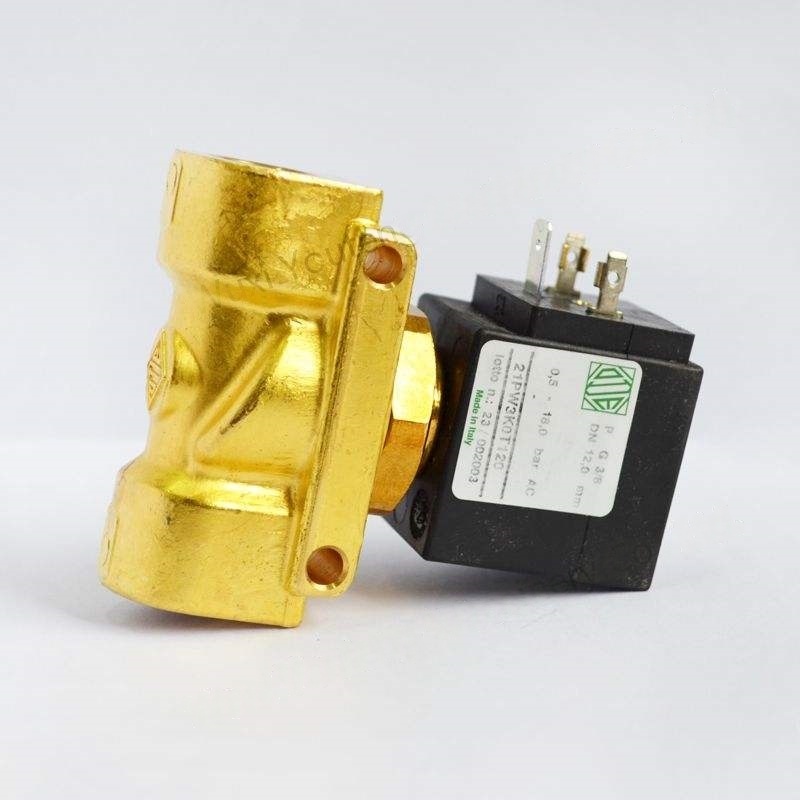

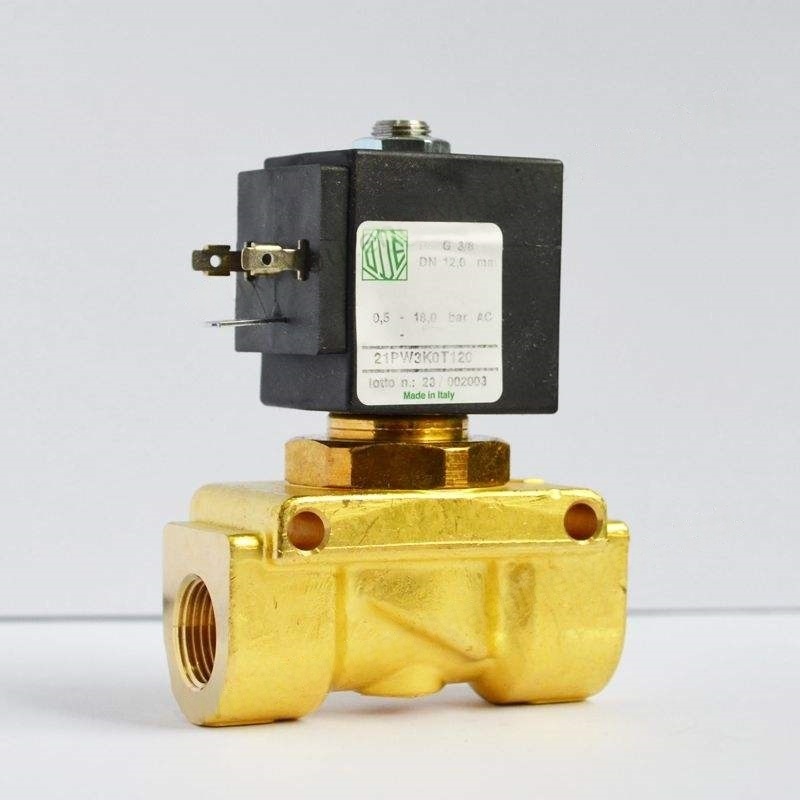

Атлас Копко Инвертер соленоиден вентил GA37VSD Метал модел 1089058009 за индустриски компресори

Главни функции и цели

Динамична регулација на притисок

Компресорот за променлива фреквенција на воздухот ја прилагодува брзината на моторот во реално време според побарувачката на крајот на гасот, додека електромагнетниот вентил со променлива фреквенција реагира синхроно на сигналите на контролниот систем. Со регулирање на волуменот на внесот (како што е контролирање на степенот на отворање на вентилот за влез) и волуменот на маслото за враќање, притисокот на системот секогаш се одржува во рамките на поставениот опсег, избегнувајќи флуктуации на притисок предизвикани од варијациите на оптоварувањето.

Преклопување на вчитување / истовар

Кога се менува побарувачката на гас, електромагнетниот вентил прима упатства од контролорот за променлива фреквенција и брзо го менува статусот на вентилот:

Кога се вчитува, каналот за внесување е отворен за да се овозможи воздухот да влезе во комората за компресија;

При истовар, каналот за внесување или вентилација е затворен, намалувајќи ја непотребната потрошувачка на енергија.

Помошна контрола за раздвојување на нафта-гас

Кај компресорите на воздухот со променлива фреквенција од типот на завртки, некои електромагнети вентили се користат за контрола на протокот на масло за враќање на сепараторот за масло-гас за да се обезбеди дека циркулацијата на маслото за подмачкување одговара на процесот на компресија, подобрувајќи ја ефикасноста на раздвојувањето на нафта-гас.

Безбедносна врска

Поврзани со сензори за притисок, сензори за температура, итн., Кога во системот се јавуваат абнормални услови, како што се прекумерна притисок или прекумерна моќност, електромагнетниот вентил може брзо да реагира со прекинување на внесот или отворање на олеснувачкиот вентил за заштита на безбедноста на опремата.

Структура и карактеристики

Брз одговор: Користејќи електромагнетски погон со висока фреквенција, времето за префрлување на вентилот е кратко (обично во опсегот на милисекунда), способно да ги исполни барањата за брза регулација на брзината на системот за променлива фреквенција.

Отпорен на медиуми: Материјалот на телото на вентилот е претежно бакар или не'рѓосувачки челик, а компонентите за запечатување користат гума отпорна на масло и висока температура (како што се нитрилна гума, флуороруб), способни да се прилагодат на работната околина на мешавината на нафта-гас во компресорот на воздухот.

Прилагодливост: Спецификациите на напонот се претежно DC24V (компатибилни со контролорот на променлива фреквенција), големината на интерфејсот е дизајнирана според моделот на компресор на воздухот за да се обезбеди запечатена врска со системот за гасоводот.

Дизајн на ниска потрошувачка на енергија: Некои усвојуваат калеми за заштеда на енергија за да ја намалат потрошувачката на енергија за време на долгорочното напојување, во согласност со концептот за заштеда на енергија на системот за променлива фреквенција.

Вообичаени грешки и одржување

Заглавени или дефект

Причини: Маслото и нечистотиите во компресираниот воздух се придржуваат до јадрото на вентилот или седиштето на вентилот, предизвикувајќи вентилот да не успее да се отвори или затвори нормално; стареење на серпентина или лабава жица.

Третман: Расклопување и чистење на јадрото на вентилот и седиштето на вентилот, отстранете ги нечистотиите; Проверете ја вредноста на отпорот на серпентина (нормално таа треба да биде во номиналниот опсег), поправете го жици или заменете го серпентина.

Истекување

Причини: Компонентите за запечатување се истрошат или стареат, или површините за запечатување на јадрото на вентилот и седиштето на вентилот се изгребани.

Третман: Заменете ги компонентите за запечатување отпорни на маслото, мелете ја и поправете ја површината за запечатување (во тешки случаи, заменете го телото на вентилот).

Одложување на одговор

Причини: Нестабилен напон на напојување или замор на внатрешната пролет во телото на вентилот.

Третман: Проверете ја линијата за напојување за да се осигурате дека напонот ги исполнува барањата; Заменете ја старата пролет.
