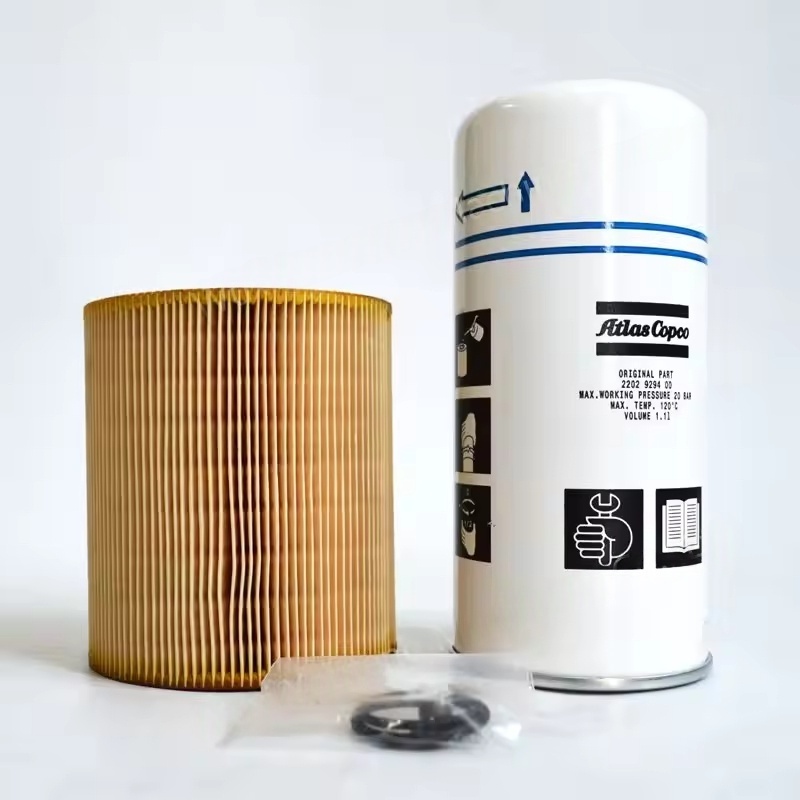

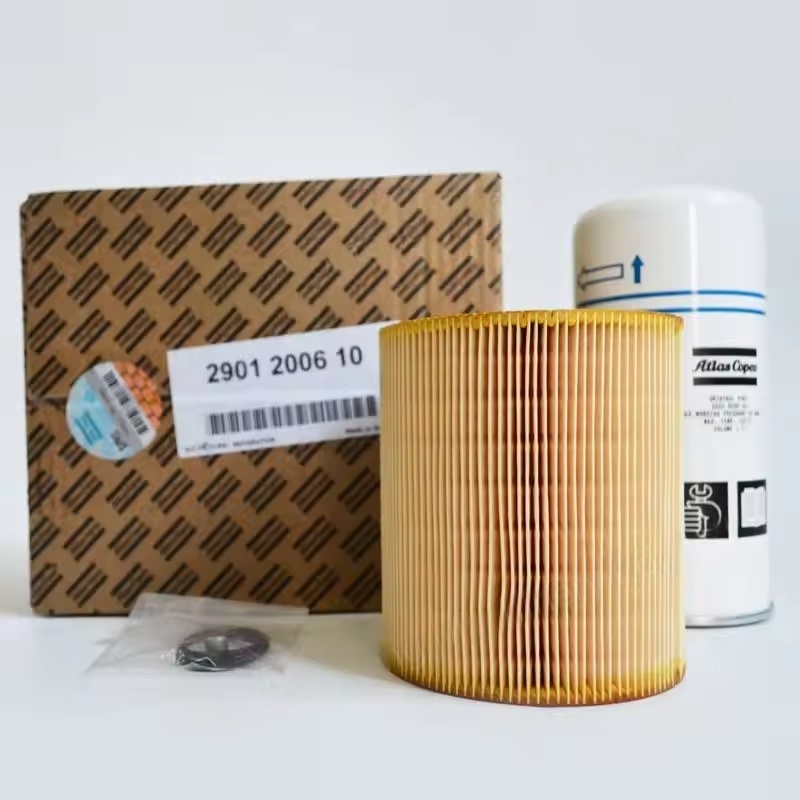

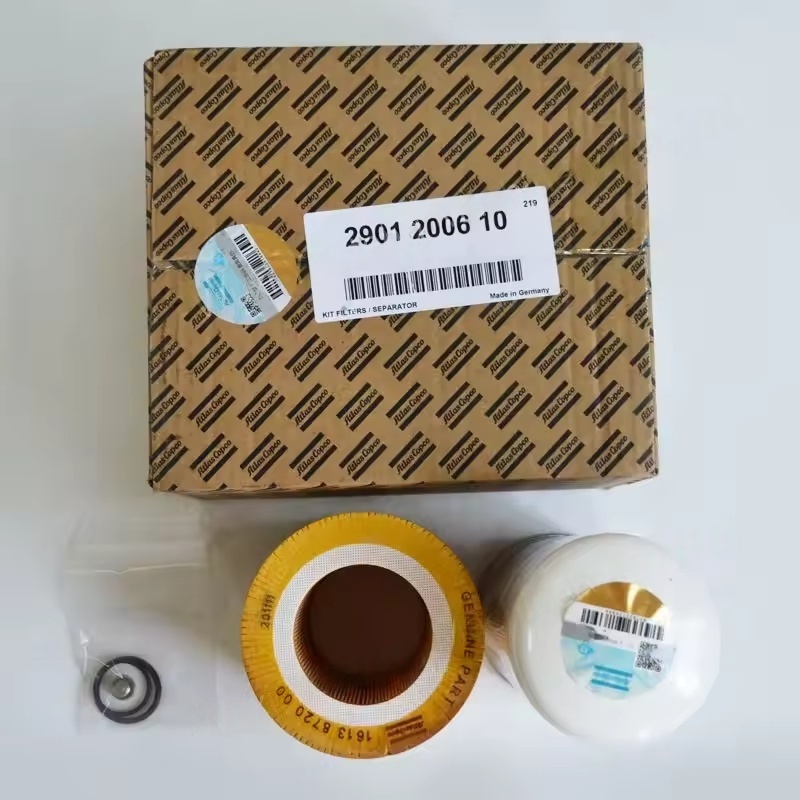

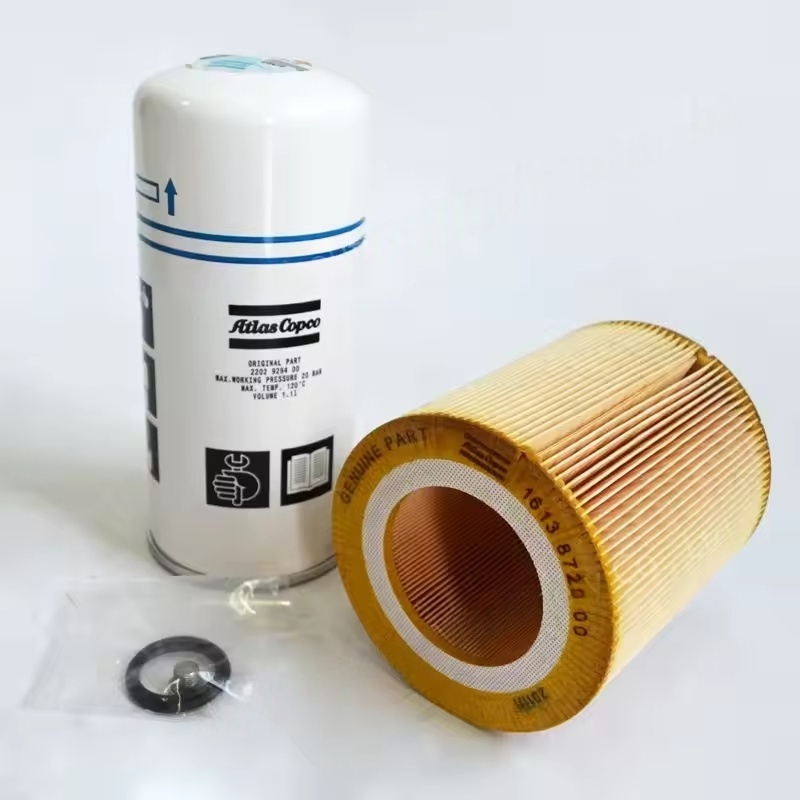

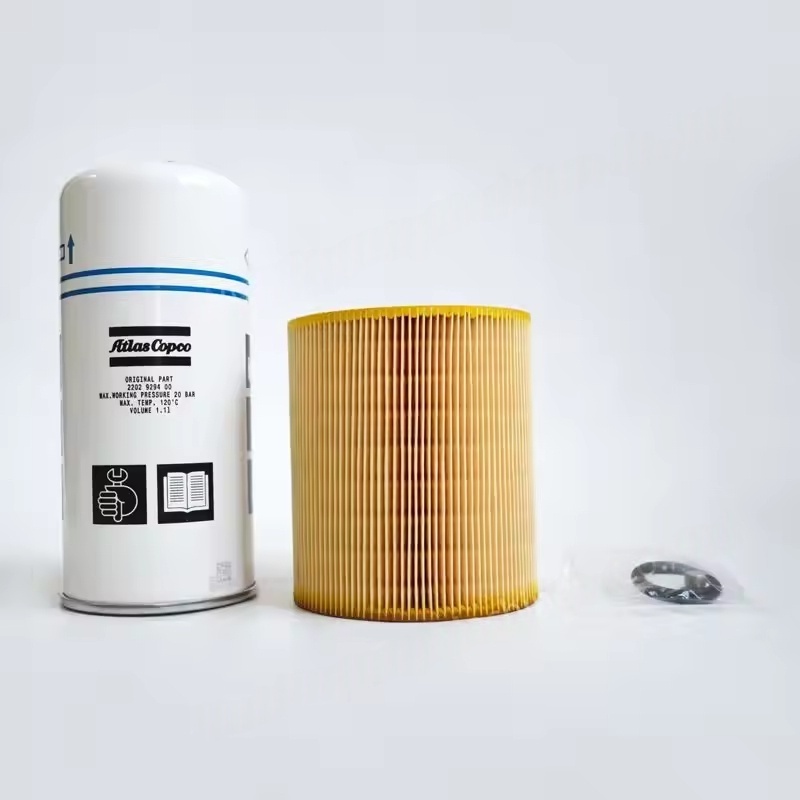

2901200610 Filter Filter Atlas Atlas Copco Air Compressor Filter Separator 1625426100 Оригинал

I. Компоненти на филтерот за воздух на Атлас Копко

Филтрите за воздух се користат за отстранување на прашина, честички, влага и други нечистотии од влезниот воздух, спречувајќи ги да влезат во главната единица на компресорот на воздухот (како завртка, клипот, итн.), Избегнување на абење, блокада или корозија на внатрешни делови и намалување на товарот на последователната опрема за обработка.

Главни компоненти:

Куќиште за филтрирање (надворешна обвивка)

Изработено од метална или пластика со голема јачина, има одредени својства за запечатување и отпорност на притисок, заштитувајќи го елементот на внатрешниот филтер и непречено го води протокот на воздух. Обично, има влезни и излезни интерфејси, а некои се опремени со индикатори за разлика во притисок (да потсетат на замена на елементите на филтерот).

Елемент на филтер

Материјал: Најчесто изработени од хартија, неткаена ткаенина, стаклено влакно или метална мрежа, а различни материјали имаат различни точни филтрации (генерално од неколку микрометри до неколку десетици микрометри).

Структура: Претежно склопена или цилиндрична, зголемување на областа на филтрацијата и го проширува животот на услугата.

Функција: Фаќање цврсти честички и одредена влага во воздухот преку пресретнување и адсорпција, а ефикасноста на филтрацијата директно влијае на квалитетот на внесот на воздухот.

Делови за запечатување

Како што се прстените за запечатување на гума, обезбедување на заптивката помеѓу куќиштето на филтерот и елементот на филтерот, како и помеѓу куќиштето на филтерот и внесот на воздухот на компресорот на воздухот, спречувајќи нефилтрираниот воздух директно да влегува во системот.

Помошни компоненти

Некои филтри се опремени со заштитни капаци (за да се спречи влегување на дождовница и остатоци), одвод на вентили (за да се испушти кондензирана вода во куќиштето на филтерот) или диференцијални прекинувачи за притисок (за да се активира аларм кога елементот на филтерот е затнат).

Ii. Компоненти на филтерот за масло Atlas Copco (со сепаратор на нафта-гас како јадро)

Кога компресорот на воздухот работи, маслото за подмачкување со компресиран воздух (особено за компресори за воздух инјектирани со нафта). Основната функција на компонентата на филтерот за масло е да го оддели маслото од компримиран воздух, осигурувајќи дека испуштениот компримиран воздух има содржина на масло што го исполнува стандардот (обично ≤ 3 ppm), а во исто време и закрепнување на маслото за подмачкување за рециклирање.

Главни компоненти:

Резервоар за раздвојување на нафта-гас

Метален сад за притисок, по мешавината на компресиран воздух и масло за подмачкување влегува во резервоарот, тој првично се одделува преку проширување на волуменот, центрифугална сила, итн. (Груба раздвојување), а поголемите капки нафта паѓаат на дното како резултат на гравитацијата.

Елемент на филтер за раздвојување на нафта-гас

Материјал: Мултислоен композитен филтер материјал (како што се стаклени влакна, полиестерско влакно, итн.), Со хидрофобни својства, способни за adsorbing ситни капки масло.

Функција: Вршење фино филтрација на одвоениот компресиран воздух, преку принципите на дифузија и пресретнување, кондензирајќи ги капките со големина на микрометар со големина на масло во поголеми капки масло и ги враќаат во резервоарот за масло.

Индикатори за перформанси: Ефикасност на раздвојување (директно влијае на квалитетот на компресираниот воздух), капацитетот за задржување на прашината (одредување на животниот век на услугата), разликата во притисокот (се зголемува кога елементот на филтерот е затнат, што бара навремена замена).

Систем за враќање на нафтата

Враќање на масло цевка: Водење на одвоено масло за подмачкување од дното на резервоарот за раздвојување назад во главната единица на компресорот на воздухот (како што е комората за компресија на завртки), намалувајќи ја потрошувачката на гориво.

Вратете го вентилот за проверка на маслото: Спречување на враќање на маслото за подмачкување кога компресорот ќе застане, избегнувајќи прскање на нафта за време на следното стартување.

Компоненти за безбедност и мониторинг

Безбедносен вентил: Автоматски го ослободува притисокот кога притисокот во резервоарот за раздвојување ја надминува границата, заштитувајќи ја опремата.

Огледало / сензор на ниво на масло: Следење на нивото на маслото во резервоарот за масло за да се обезбеди нормално снабдување со нафта на системот за подмачкување.
