1320604630 Atlas Copco

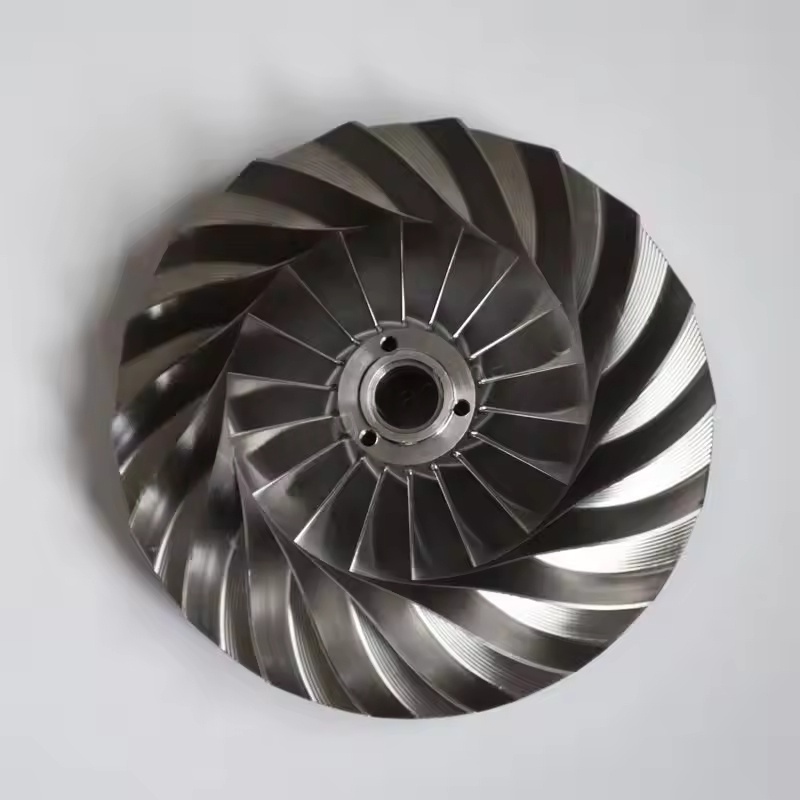

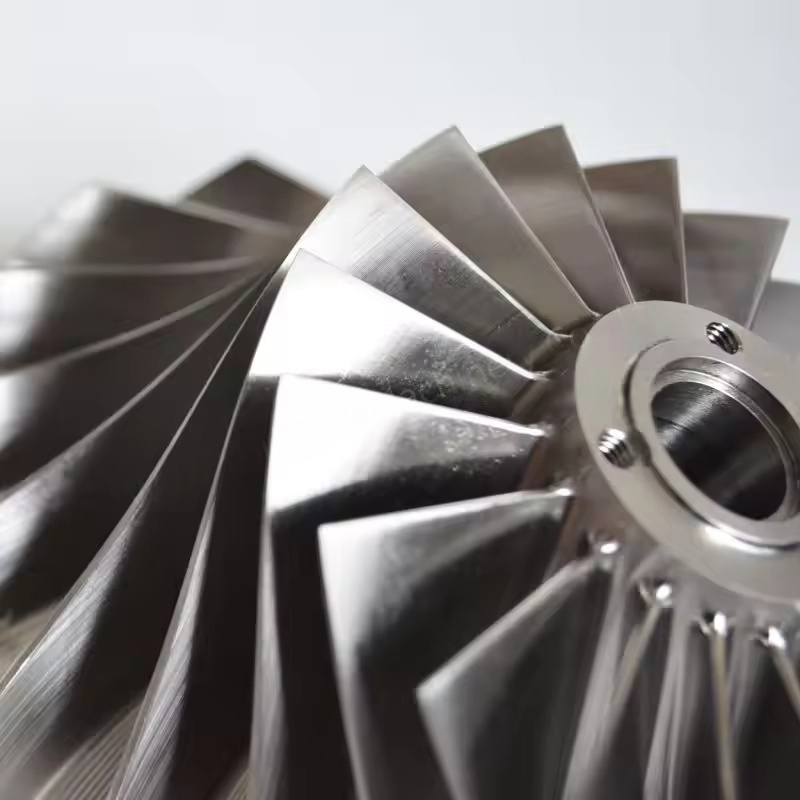

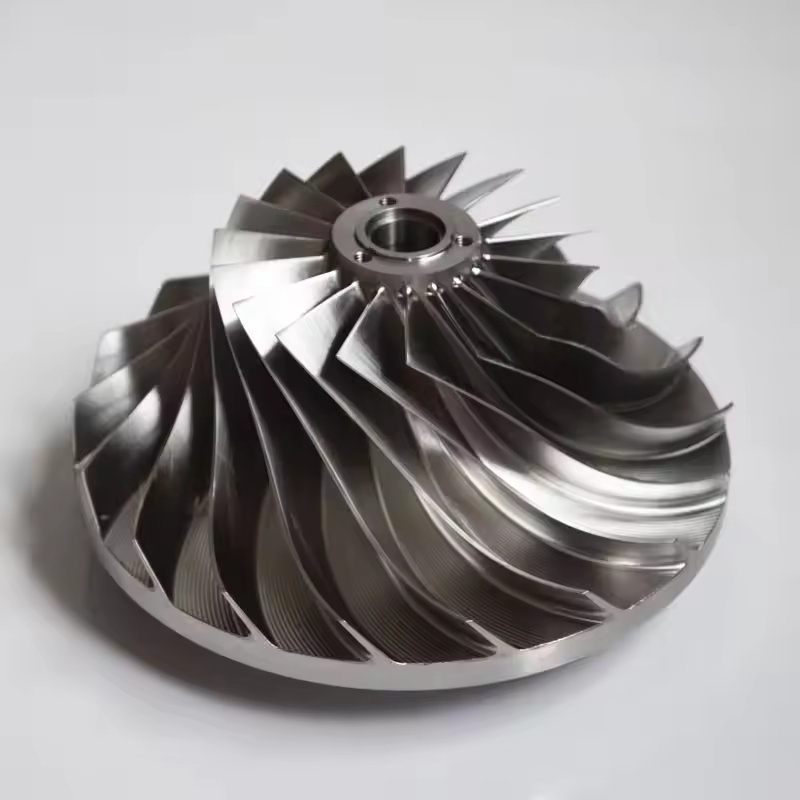

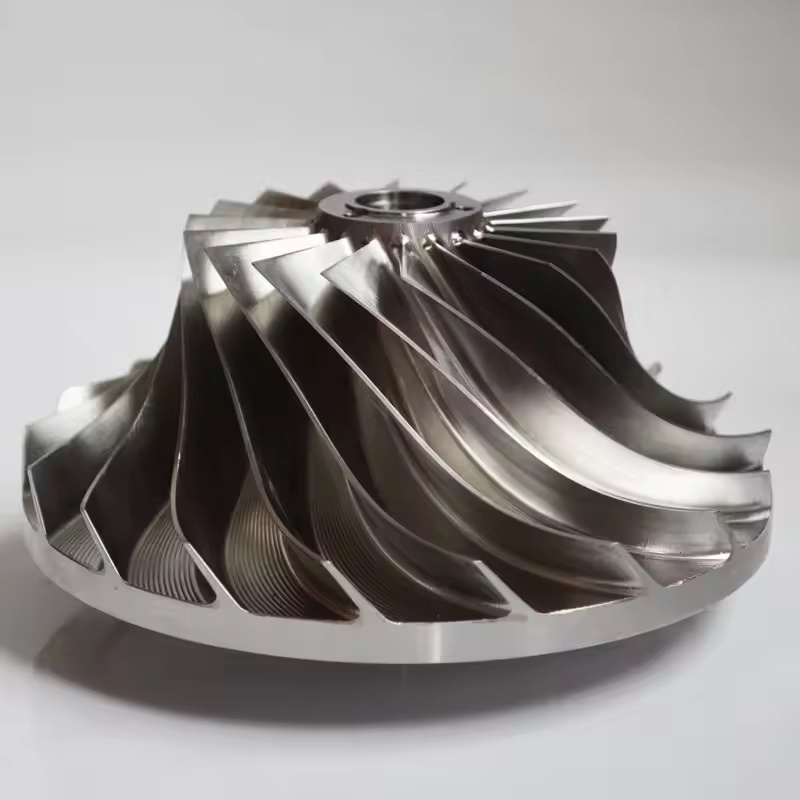

Работно коло од типот на тркало со црв запченик во центрифугалните воздушни компресори Atlas Copco. 1. Основна функција

Работното коло се ротира со голема брзина (обично илјадници до десетици илјади вртежи во минута), користејќи центрифугална сила за забрзување и компресија на воздухот што влегува во работното коло, претворајќи ја механичката енергија во кинетичка енергија и енергија на притисокот на гасот, што е клучната врска за постигнување на компресија на воздухот. Во повеќестепената структура за компресија на центрифугалните воздушни компресори, работното коло треба да се комбинира со дифузери, свиоци и други компоненти за постепено зголемување на притисокот на гасот до целната вредност.

2. Карактеристики на работното коло со висок алуминиум

Предности на материјалот: Изработен од алуминиум со висока цврстина (како што е алуминиум од воздушна класа), има карактеристики на мала густина и мала тежина, што може значително да ја намали инерцијалната сила и оптоварувањето на вратилото за време на ротацијата на работното коло, да ја намали загубата на енергија и е погоден за работни услови со среден и низок притисок, со средна брзина.

Перформанси на обработка: Алуминиумот лесно се обработува во облик и може да реализира сложени дизајни на површината на сечилото (како што се заоблени сечила наназад), да го оптимизира каналот за проток на воздух, да ја намали загубата на проток и да ја подобри ефикасноста на компресија.

Сценарија за примена: Често се користат во центрифугални воздушни компресори со средна и ниска моќност, или во сценарија каде што има повисоки барања за лесна тежина на опремата и контрола на потрошувачката на енергија.

3. Карактеристики на метално работно коло

Избор на материјали: Најчесто користете легиран челик со висока цврстина (како што е хром-молибден челик, легури на база на никел) или легури на титаниум, со одлична отпорност на висока температура и висок притисок, механичка сила и отпорност на замор далеку повисока од алуминиумот, способни да издржат поголем ротациски стрес.

Приспособливост на работните услови: Погоден за големи центрифугални воздушни компресори со голема брзина на ротација и висок сооднос на компресија, или индустриски средини со повисока средна температура и нечистотии во трагови (како во хемиската и енергетската индустрија), способни да издржат тешки механички и термички оптоварувања долго време.

Стабилност: Металниот материјал има подобра цврстина, посилна способност за потиснување на вибрациите при ротирање со голема брзина, што помага да се намали бучавата на единицата и да се продолжи животниот век на сродните компоненти како што се лежиштата.

4. Дизајн и производствени карактеристики

Аеродинамична оптимизација: Обликот на сечилата на работното коло (како што е наклон нанапред, свиткување наназад, радијално), аглите на влезот и излезот, дијаметарот на тркалото итн. се оптимизирани преку симулација на динамика на течности (CFD) за да се обезбеди непречен проток на воздух, да се намалат загубите на вител и удари и да се подобри ефикасноста на изолацијата.

Прецизна обработка: Користете обработка на поврзување со пет оски, целокупно ковање итн., за да се обезбеди точност на големината и перформансите на динамичката рамнотежа на работното коло, да се избегнат вибрациите што ги надминуваат стандардите поради нерамномерна распределба на масата и да се обезбеди безбедно работење.

Третман на корозија: Некои метални површини на работното коло ќе бидат подложени на хромирање, керамичко прскање итн., за да се зголеми отпорноста на корозија и отпорноста на абење, погодни за средини со компримиран воздух со поголема содржина на влага или мала корозивност.
