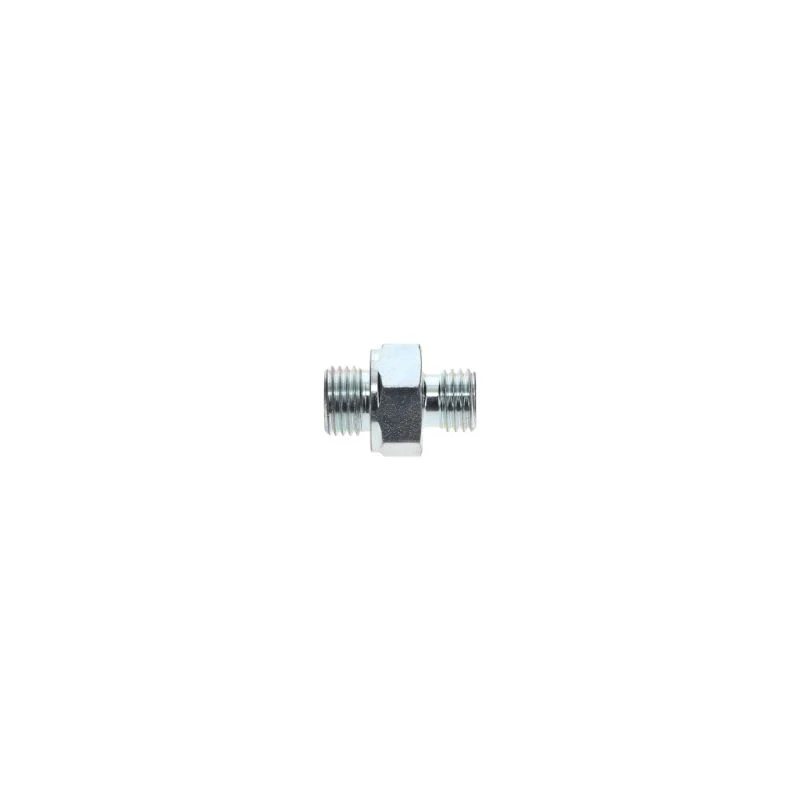

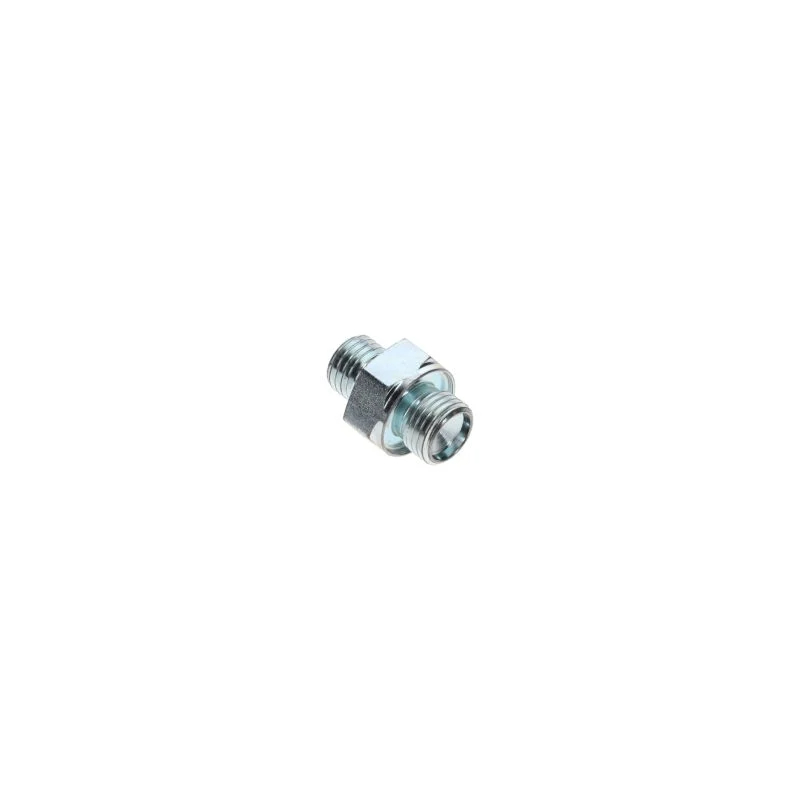

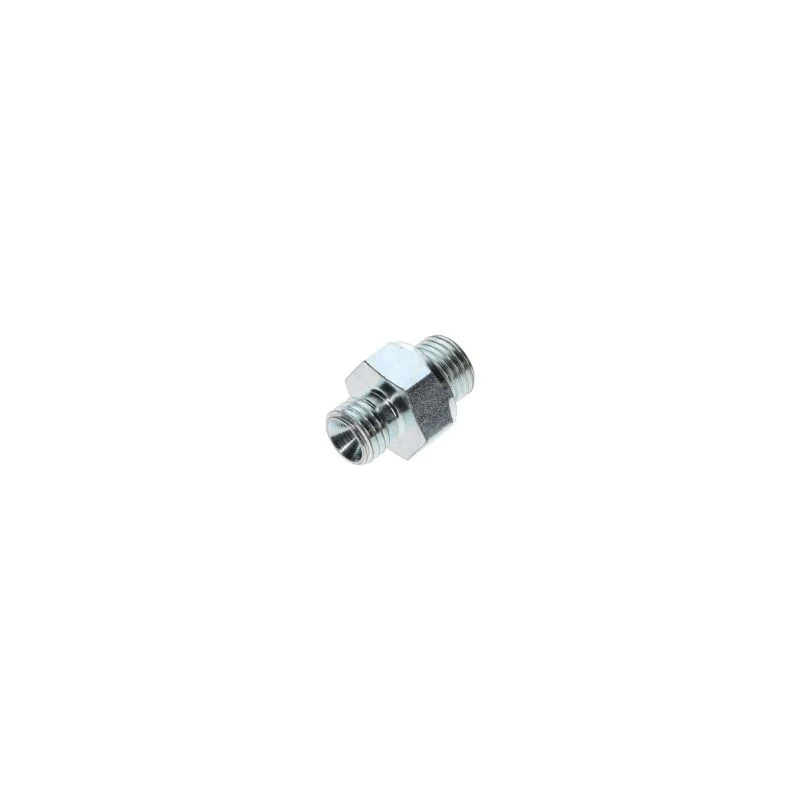

Прицврстувач на Атлас Копко
I. Основни значења на параметрите
M12: Укажува дека номиналниот дијаметар на завртката е 12мм (главниот дијаметар на конецот, што е максимален дијаметар на надворешната нишка).
1.5: Укажува дека теренот е 1,5мм (аксијалното растојание помеѓу две соседни нишки), што е тип на фино навој (главниот терен на М12 е 1,75мм).
Карактеристики на фино-навој: Во споредба со грубите навои, M12 × 1,5 има повеќе заби на навој и подобри перформанси за само-заклучување, погодни за сценарија за кои е потребно анти-удирање, запечатување или каде просторот е ограничен (како што е поврзаноста на компонентите со висок притисок во воздушните компресори за да се намали олабавување предизвикано од вибрацијата).
Ii. Вообичаени материјали и оценки на сила
Завртките на компресорот на воздухот треба да издржат вибрации, температурни промени (од нормална температура до над 150 ℃) и одредена преоптоварување. Изборот на материјал и јачина е клучен:
Материјал:
Нормални услови: челик со низок јаглерод (како што е Q235), средно-јаглероден челик (како што е 45 челик), погоден за не-корозивни и области со ниска вибрација.
Тешки услови (висока температура, влажност, магла магла): легура челик (како што се 40cr, 35crmo), голема јачина, отпорност на замор; Не'рѓосувачки челик (како што е 304, 316), отпорен на корозија, погоден за компресори за воздух без нафта или компресори за воздух од храна.
Оценки за јачина:
Пример за обележување: 8,8 одделение, 10,9 одделение (главата на завртката обично има обележување).
Значење: Бројот пред децимална точка × 100 е јачина на затегнување (MPa), бројот по децимална точка × 10 е односот на принос (јачина на принос / јачина на затегнување).
8.8 Одделение: Јачина на затегнување 800mpa, јачина на принос 640MPa, погодна за средни оптоварувања (како што е поврзаност на куќиштето на компресорот на воздухот).
10.9 Одделение: Јачина на затегнување 1000mpa, јачина на принос 900MPa, погодна за високи оптоварувања (како што е поврзаност на главата на цилиндарот и телото на цилиндарот на позиции на висок притисок).
Iii. Метод на типот на главата и анти-заложување
Тип на глава: Изберете врз основа на просторот за инсталација и компатибилноста на алатките:
Шестоаголна глава (најчеста): Надворешна шестоаголна глава (GB/T 5782 целосна нишка, делумна нишка GB/T 5783), погодна за затегнување со клуч, широко користена.
Внатрешна шестоаголна глава: Главата е внатрешна хексагонална дупка, погодна за области со тесен простор (како што е внатрешна фиксација на гасоводот на компресорот на воздухот), со поголем вртежен момент.
Мерки за анти-loosening: За време на работењето на компресорот на воздухот, вибрациите се големи, потребни се дополнителни анти-лозирање:
Пролетен мијалник: потпирајќи се на еластична деформација за да се генерира преоптоварување, спречување на олабавување (најчесто се користи во едноставни услови).
Орев против орев: со најлон прстен (најлонски орев за заклучување) или метална вметнување, преку сила на триење за да се спречи олабавување, погоден за позиции на вибрации со висока фреквенција.
Лепило за навој: Нанесете анаеробна лепак (како што е LOCTITE 243) на површината на конецот, по лекувањето, формира лепило сила, одвојлива и сигурна анти-loosening.
